RG-RSR77-X系列核心全业务路由器是锐捷网络坚持自主创新，面向企业网云架构和云业务的需求，基于已广泛商用的RG-RSR77系列升级推出的下一代高端分布式路由器。根据锐捷网络“极简网络”解决方案，紧随移动宽带联网的发展趋势，RG-RSR77-X系列全面提升整机的性能，为现网业务需求提供强大支持，同时为未来5-10年新业务的发展留足冗余空间。

RG-RSR77-X系列路由交换引擎、交换网板和业务板卡物理分离，在高性能多核平台、分布式构架基础上实现了管理、控制和数据转发的三平面分离。RG-RSR77-X系列率先采用双数据平面，提升性能的同时进一步确保业务的不间断运行。

RG-RSR77-X系列以其高可用性、高性能、多业务、高安全等优势，支撑企业业务运营和承载网络的建设，有效提高网络价值并节约网络建设成本。基于弹性可扩展架构，RG-RSR77-X系列可通过增加业务板卡的方式叠加提升性能，实现机箱内部板卡级别的负载均衡，同时RG-RSR77-X系列全面兼容现有RG-RSR77系列的业务线卡，保护用户的现网投资。

基于锐捷网络自主知识产权的RGOS网络操作系统，RG-RSR77-X系列全面继承RG-RSR77系列的多业务特性。支持VCPU、REF和X-Flow，持续提升多业务并发处理能力。分布式业务线卡支持多种接口，内置全业务特性，将NAT、IPFIX、IPv6、BGP、IPSec、MPLS VPN、H-QoS、组播等技术有机融合。

RG-RSR77-X系列主要应用于政府、金融、运营商、教育和大中型企业网广域核心、汇聚节点，大型园区网出口及各类数据中心边缘汇聚，与RG-RSR77、RG-RSR50E、RG-RSR30-X及RSR20-X系列汇聚路由器产品配合组网，实现广域网整体解决方案的“一站式”交付。

产品特性

架构全面升级

■ RG-RSR77-X系列机箱基于弹性可扩展平台，采用CLOS无阻塞交换和先进的分布式多业务处理架构。机箱采用独立的交换网板，同时路由引擎、业务引擎和转发引擎完全独立，实现了管理、控制和数据的三平面分离。RG-RSR77-X系列采用双平面的数据交换架构，相比传统的高端路由器依赖独立交换网板冗余，进一步提升了业务的高可用性。

模块化全兼容

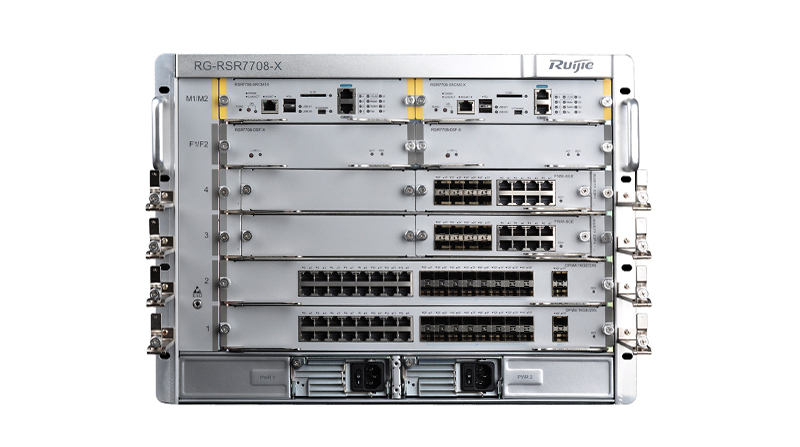

■ RG-RSR77-X系列采用子母卡分离设计，目前提供RG-RSR7716-X、RG-RSR7708-X两款模块化产品，采用统一的硬件和软件平台，两款设备线卡完全兼容，可以适应不断发展的企业不同

网络层次的应用需求。


绿色节能设计

■ RG-RSR77-X系列设计中贯彻环保节能的设计理念，机箱支持高效模块化电源，机箱采用分区独立供电的方式，提升供电系统效率，降低机房能耗。

■ 机箱采用物理分区隔离的分区散热方式，智能风扇模块支持分区温度控制，多级调速，节能降噪，为用户大幅度节省空调能耗。


高性能全业务内置

■ RG-RSR77-X系列分布式业务线卡内置全业务特性，将NAT、IPv6、BGP、IPSec、MPLSVPN、H-QoS、组播等技术。需要加载新的业务特性时，无须购买软件License或多业务板卡，为客户节省了投资成本。

■ RG-RSR77-X系列内置支持分布式NAT及IPFIX业务特性，适用于园区网出口。可通过增加业务板卡的方式提升整机的NAT能力，能够与园区网现有运营管理系统进行完美对接，实现园区网的精细化智能化运维。支持DNS正向代理、智能DNS、智能选路等功能，有效提升园区网用户上网体验。

■ RG-RSR77-X系列内置支持流量可视化功能，通过国际标准的IPFIX技术和高达1比1的采样比，实现对网络流量的7×24小时不间断监控，及时发现异常及突发流量，把故障隐患消灭在萌芽状态，保证网络的健康可靠运行；依靠锐捷专利的流表技术，实现流量采样的同时对路由器的业务性能“零”影响。

■ RG-RSR77-X系列内置支持分布式IPSec、GRE、L2TP等VPN组网相关的业务特性，便于企业利用3G和4G进行移动宽带专网的构建。RG-RSR77-X系列发挥分布式计算的优势，通过扩展业务子卡的方式实现处理能力的叠加。

■ RG-RSR77-X系列提供高性能、灵活的QoS特性，支持最高上下行各5级的精细化H-QoS特性，满足高性能、便于管理的集中式QoS部署模式，适应金融、政府等企业网组网需求。


强大的路由处理能力

■ 支持IPv4/IPv6静态路由，各种动态路由协议，满足各种组网要求；另外支持策略路由功能，可对网络流量进行灵活的控制和调度，满足金融、政府、企业网等用户的路由特性要求。

■ 依托高性能流表、快速转发技术，通过GR、FRR和BFD等功能，改善传统路由协议的收敛机制，实现大型网络的快速收敛。


立体化安全性设计

■ RG-RSR77-X系列支持从链路层到应用层，从MAC地址、VLAN到URL等等的针对性安全访问控制；通过全内置的状态防火墙功能，提供状态检测、URL过滤等多种安全特性，实现从设备端口到CPU的硬件级攻击防御；通过灵活的准入策略，帮助用户简单规划接入终端的权限划分；针对跨广域网的VPN通信，采用国家密码局认定的安全级别的国密商密SM1/2/3/4加密算法进行加固，并且全面支持2014年IPSec VPN国密规范，保障企业总分机构端到端的安全接入，以IPSecVPN为例，RG-RSR77-X系列整机可支持高达20Gbps的加解密性能。


全面的MPLS VPN功能

■ RG-RSR77-X系列支持全面的MPLS协议，支持高性能P/PE应用；支持全分布式的二层、三层的VPN业务，支持MPLS TE等功能。提供高性能、安全和多层次的MPLS VPN解决方案。

■ RG-RSR77-X系列支持分布式组播VPN，在MPLS VPN网络在线开启高性能的组播业务，满足用户的视频会议、远程教学等组播业务需求。

■ RG-RSR77-X系列支持MPLS VPN网络故障定位功能，支持MPLS PING/TRACEROUTE，能够帮助用户快速定位故障点。


IPv6的全面支持

■ 支持多种IPv6路由技术，如静态路由、等价路由、策略路由、OSPFV3、RIPng、BGP4+、IS-ISv6等路由技术，满足未来大规模IPv6网络的部署。

■ 支持多种IPv6的过渡技术，如双栈、手工隧道、ISATAP、6to4隧道等，利用这些过渡技术，可有效地满足IPv4网络到IPv6网络的过渡。

■ 此外，还支持地址自动配置、ICMPv6、ICMPv6重定向、ACL for IPv6、TCP/UDP forIPv6、QoS for IPv6、IPv6组播等大量IPv6的相关技术。

■ 通过对IPv6全面的支持，保护了用户已有的投资，使得目前的IPv4网络也能够平滑迁移到IPv6。


面向业务的广域网链路传输优化

■ 针对国内互联网的网络质量现状，RG-RSR77-X系列创新的内置了广域网链路传输优化技术，让企业内部网络跨运营商互访、跨地域互访的效率提升一倍以上，企业日常的ERP、CRM等业务系统交付将变得顺畅无比，网络高峰期依然能够及时处理。

■ 在智慧城市、平安城市，金融安保视频监控等业务实践中，RG-RSR77-X系列作为视频监控汇聚路由器，支持组建无限扩展、高保真级别的市政监测网，提升3G、4G网络环境下视频监控的清晰度和流畅度，提高智慧城市、平安城市和金融安保的智能响应水平。


电信级可靠性设计

■ 关键模块的冗余：路由引擎冗余、交换网板冗余、电源N+N。

■ 关键部件热拔插：路由引擎、业务载板、业务子卡、电源模块和风扇框均支持热拔插。

■ 全面快速重路由技术：支持IP-FRR，可与静态路由、策略路由、RIP、OSPF、IS-IS、BGP等联动，结合BFD功能实现故障链路的快速路由切换；支持MPLS TE FRR，可结合BFD功能，减少因链路故障导致的业务中断时间。

■ 全面的GR（Graceful Restart，完美重启）功能，支持OSFP、RIP、BGP、MPLS LDP等协议环境，实现主备路由引擎倒换不间断转发。

■ 支持VRRP，结合BFD/DLDP故障快速检测机制，实现快速的VRRP倒换能力；支持链路备份机制、支持路由备份。

■ 所有RSR系列路由器使用同一个RGOS软件系统，给维护带来极大的方便。


灵活的设备管理

■ RG-RSR77-X系列支持支持用户分级管理和口令保护、通过多核CPU技术实现控制和转发分离，保证在任何环境下都能够实现对设备的管理；对登录用户进行认证，不同级别的用户给予不同的管理权限，保证设备的安全。


全面的硬件虚拟化功能

■ RG-RSR77-X系列通过针对路由器管理、数据层面的灵活虚拟化架构设计，实现多台路由器的管理、数据集中处理，保障网络核心层的实时高可用，为用户的关键业务提供高可靠保障。采用专业硬件架构实现的虚拟化技术，保障了虚拟化业务平台的高性能，为用户网络核心的未来扩展提供更灵活的实践方式。
